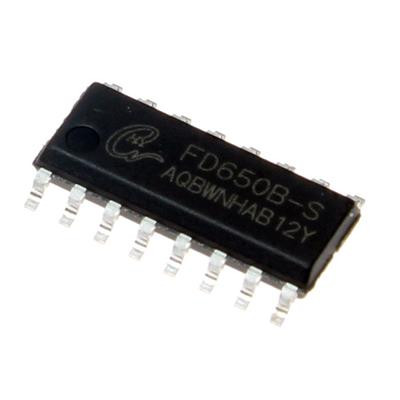

آی سی درایور FD650B-S

23,000
توضیحات
  • برند Fuda Hisi Microelectronics
  • پکیج SO-16
  • حداقل دمای عملیاتی -40 درجه سانتیگراد
  • حداکثر دمای عملیاتی +85 درجه سانتیگراد
  • جریان خروجی 150 میلی آمپر
  • جریان تامین 150 میلی آمپر
  • حداقل ولتاژ ورودی 3 ولت
  • حداکثر ولتاژ ورودی 5.5 ولت
  • فرکانس 4 مگا هرتز
  • تعداد کانال 12 کانال



FD650B-S

یک آیسی درایور LED از سری FD650 است که توسط Fuda Hisi Microelectronics تولید شده است. این قطعه در پکیج SO-16 با ۱۶ پایه برای نصب سطحی (SMD/SMT) عرضه می‌شود و یک درایور LED جریان ثابت ۱۲ کاناله با فرکانس بالا و جریان خروجی ۱۵۰ میلی‌آمپر است که برای راه‌اندازی نمایشگرها، نور پس‌زمینه و نوارهای LED با دقت و یکنواختی عالی طراحی شده است.

🧩 مشخصات کلی:

  • نوع: درایور LED جریان ثابت (Constant Current LED Driver) با ۱۲ کانال مستقل

  • تعداد کانال: ۱۲ کانال — قابلیت راه‌اندازی همزمان ۱۲ رشته LED مجزا

  • جریان خروجی: حداکثر ۱۵۰ میلی‌آمپر (قابل تنظیم با یک مقاومت خارجی برای هر کانال یا به‌طور مشترک)

  • فرکانس کاری: ۴ مگاهرتز — فرکانس بسیار بالا برای واکنش سریع و کاهش نویز

  • ولتاژ ورودی (تغذیه): ۳ تا ۵.۵ ولت — سازگار با سطوح منطقی CMOS/TTL و تغذیه از USB یا باتری لیتیومی

  • جریان مصرفی (Supply Current): ۱۵۰ میلی‌آمپر

  • تکنولوژی: CMOS با خروجی‌های Open-Drain و مدار تنظیم جریان دقیق

  • پکیج: SO-16 — پکیج SMD جمع‌وجور با ۱۶ پایه، مناسب برای طراحی‌های فشرده

  • دمای کاری: -۴۰ تا +۸۵ درجه سانتی‌گراد (صنعتی)

  • برند: Fuda Hisi Microelectronics — متخصص در آیسی‌های درایور و روشنایی LED

⚙️ مشخصات فنی کلیدی:

  • ۱۲ کانال خروجی مستقل: هر کانال می‌تواند به‌طور جداگانه یک رشته LED را با جریان ثابت راه‌اندازی کند؛ ایده آل برای نمایشگرهای ماتریسی و نور پس‌زمینه

  • حفاظت‌های داخلی:

    • خاموش‌سازی حرارتی (Thermal Shutdown) در دمای بیش از حد

    • محافظت در برابر اضافه‌ولتاژ خروجی

    • محدودکننده جریان اتصال کوتاه

  • فرکانس ۴ مگاهرتز: امکان واکنش سریع به تغییرات PWM و کاهش نویز صوتی در Dimming

  • مصرف ساکن کم: در حالت خاموشی (Shutdown) جریان تغذیه به شدت کاهش می‌یابد

💡 کاربردهای اصلی:

  • نور پس‌زمینه: نمایشگرهای LCD در تجهیزات صنعتی، پزشکی و خانگی

  • نمایشگرهای LED ماتریسی: تابلوهای اعلانات، دیوارهای ویدئویی LED

  • روشنایی RGB/RGBW: راه‌اندازی نوارهای LED چند رنگ با کنترل دقیق هر کانال

  • چراغ‌های خودرویی: چراغ‌های روز (DRL)، روشنایی داخلی و داشبورد

  • اینترنت اشیاء (IoT): دستگاه‌های هوشمند با نشانگرهای LED

  • پروژه‌های DIY: ساخت نمایشگرهای LED سفارشی و سیستم‌های نورپردازی

✅ مزایا:

  • ۱۲ کانال مستقل در یک پکیج SO-16: تراکم بالا، کاهش چشمگیر فضای برد و قطعات

  • جریان خروجی بالا (۱۵۰ میلی‌آمپر): قدرت کافی برای LEDهای پرقدرت

  • دقت جریان عالی (±۱.۵٪): روشنایی یکنواخت در تمام کانال‌ها

  • فرکانس ۴ مگاهرتز: Dimming سریع و بدون فلیکر

  • ولتاژ تغذیه ۳-۵.۵ ولت: سازگار با USB و باتری‌های لیتیومی

  • بازه دمایی صنعتی (۴۰- تا ۸۵+): عملکرد مطمئن در محیط‌های سخت
